Kontur Audio EX

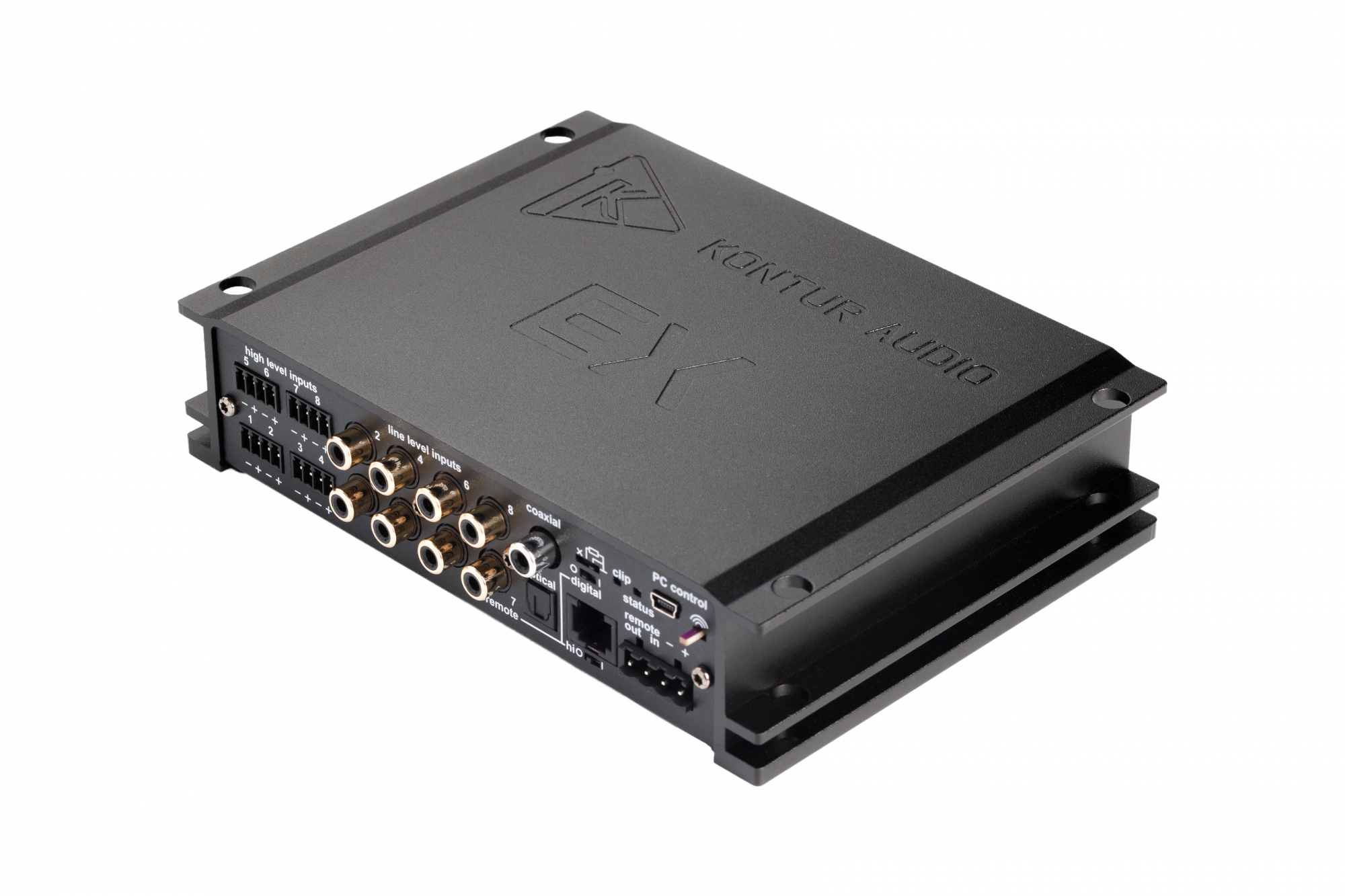

Контур аудио Е10 — современный цифровой сигнальный процессор для энтузиастов и профессионалов, как в мире автозвука, так и для использования в домашних условиях. Постоянно совершенствующийся, этот 10-канальный DSP содержит потенциальное улучшение предыдущих моделей. Помимо оптического входа, работающего с сигналами зоны ответственности до 96 кгц, дополнительный коаксиальный цифровой вход теперь обеспечивает возможность подключения источников сигнала высокого разрешения с зоной видимости до 192 кГц.

В процессоре применены высокопроизводительные компоненты для получения высокого разрешения: использованы малошумящие операционные усилители серии OPA1656 производства TI/BurrBrown, два аналого-цифровых преобразователя TI/BurrBrown и три цифро-аналоговых преобразователя ESS ES9080. Такое решение позволяет минимизировать взаимное проникновение между параметрами, а также получить возможность РАЗДЕЛЬНО регулировать уровни 2-го и 3-го гармоник сигнала каждой пары отдельных выходов. Увеличение второго уровня гармоники на Сабовой и Мибдасовой полосе может оказаться приятным для любителей «жирного, лампового» и струнного – для любителей более «жесткого, транзисторного» звучания, увеличение уровня второго уровня гармоники на мидбасовом и среднечастотном диапазоне образования «жизни» в джазовой музыке, а для тонкого изменения окраса системы звучания выбран один из 5 типов фильтров ЦАП:

- Минимальная фаза

- Линейно-фазовое аподизация

- Линейная фаза, быстрый спад, низкая пульсация

- Медленный спад фазы минимального значения

- Фаза минимума, медленный спад, низкая дисперсия

Все это делает Контур аудио Е10 идеально подготовленным для обработки аудиосигналов высокого разрешения и обеспечивает высочайшее качество звука.

Контур аудио Е10 построен на основе мощного 64-битного аудио DSP с «фиксированной точкой» с 1,2 миллиардами операций MAC во втором поколении — ADAU1466, производства Analog Devices, который позволяет обрабатывать все сигналы с фазовой связью 96 кГц и одновременно добавлять новые функции. Таким образом, полоса пропускания звука больше не ограничивается обычными значениями, такими как 22 кГц у других производителей, но позволяет расширить частотную характеристику волны до 48 кГц. Удвоение эпизодов требует значительно большей производительности DSP, поскольку количество возможных арифметических операций сокращается вдвое. Несомненным плюсом работы в режиме 96 кгц является шаг регулировки задержки в 0,01 мс, что делает выбор в пользу более высокой точности данных сч и вч излучателей. Пятиполосный входной параметрический эквалайзер на каждом канале позволяет при необходимости не только деэквализировать входной сигнал от штатного головного устройства, но и получить различную ачх от разных источников звука.

Наличие задержек по времени до 10 мс на реальных входных каналах позволяет синфазного суммирования многополосных сигналов от штатных ГУ. Простая адаптация к существующим заводским радиоприемникам или многоканальным звуковым системам OE важна как никогда, поэтому Контур аудио Е10 предлагает широкий диапазон регулировки для чувствительности линейных и высокоуровневых входов (от 1 до 4 Вольт (RCA) или от 9 до 32 Вольт (высокий уровень), что позволяет практически работать с любым уровнем входного сигнала, даже с мощными ОЕМ-головными устройствами современных электромобилей. Современные автомобильные радиоприемники, устанавливаемые на заводе, имеют сложную систему диагностики подключенных динамиков. В частности, автомобильные радиоприемники последнего поколения оснащены встроенными устройствами «Диптихи», поэтому сообщения о сбоях и нарушениях определенных функций (например, функции фейдера или сигналов парктроников) часто обрабатываются, если будет подключен сигнальный процессор, но не с Контур аудио Е10. Улучшенная схема эмуляции динамиков позволяет избежать всех проблем, не нагружая без необходимости выходы этого оригинального радиоприемника во время низкого звука, а удобные разъемы упрощают монтаж системы. Каждый выходной канал оснащен 15-полосным параметрическим эквалайзером. Классические PEQ можно заменить на Hi-shelf, Low-shelf, а также на ALL-Pass фильтры первого или второго типа. Выравнивание по времени с задержкой до 30 мс на каждом выходном канале Позволяет точно вести полосы системы. Свободно определяемая маршрутизация сигналов с явными миксами для линейных (или высокоуровневых), SPDIF и AUX источников сигнала с одновременной работой нескольких источников прекрасно подходит для наложения сигналов навигации от ГУ на контент, воспроизводимый с помощью портативных источников. Переключатель «Ground Lift» помогает эффективно избежать земляных петелей с режимами объединения/разрыва питающих и сигнальных земель, а также их соединения через резистор 110ом в случае возникновения шумов и наводок в системе. Для упрощения применения процессора в домашней системе, доступной для подключения платы релейных мьютов, наблюдательная ученая при включении/выключении в составе системы без возможности управления питанием усилителей (дистанционного).

Два дополнительных управляющих сопроцессора - основа для надежной работы и для расширенного набора функций, стабильной беспроводной связи с ПО на основе обновленного модуля Wi-Fi. Они не только берут на себя все задачи управления, но и обеспечивают переключение между десятью возможными пресетами настройки звука.

Подключение процессора к компьютеру выполнено через штатный кабель mini-usb либо с использованием беспроводного соединения (По умолчанию имя сети Контур-Аудио, пароль 12345678). Даже если соединение процессора и компьютера по какой-либо причине разорвется, вы не потеряете результат многочасовой настройки, все последние изменения автоматически сохраняются в текущей настройке, а при восстановлении соединения можно продолжить процесс настройки системы без дополнительных действий по перезапуску программы. Программное обеспечение оснащено индикатором связи, и при ее разрыве индикатор меняет свой цвет. Кроме того, индикатор напряжения бортовой сети в приложении KADSP позволяет оперативно оценивать степень разряда аккумуляторов. Для включения Контур аудио Е10 не обязательно подавать сигнал дистанционного входа на соответствующий вход, так как в нем реализована функция включения и формирования сигнала дистанционного выхода, при этом подается сигнал не только на высокоуровневом, но и на коаксиальном или оптическом входе, который активируется переключателем Auto Remote. Многофункциональный порт ввода-вывода (GPIO), выполненный на разъеме RJ-45, позволяет подключать внешние элементы управления, такие как переменные резисторы, кнопки или резистивные матрицы кнопок. Для штатных кнопок на руле, работающих с уровнями 0-3,3 В, возможно обучение в ПО KADSP для регулировки параметров Контур аудио Е10, а также ПЕРЕКЛЮЧЕНИЕ ТРЕКИ на источниках, подключенных к любому из двух, одновременно установленных, дополнительных модулей Bluetooth или USB-HD Audio.

Энергосберегающий режим: позволяет значительно снизить энергопотребление усилителей, подключенных к Контуру аудио Е10, при отсутствии входного сигнала более 60 секунд. Обратите внимание, что во многих современных автомобилях с «CAN» или любыми другими системными шинами обмен данными может происходить так, что радио остается «невидимым» включенным до 45 минут даже после закрытия и выхода из машины! После включения сигнала «Режима энергосбережения» Remote Out, подключенные усилители будут отключены через время без сигнала, выбранного в ПО. Контур аудио Е10 повторно активирует усилители на несколько секунд, если подается музыкальный сигнал. Можно либо изменить время выключения 60 секунд, либо полностью деактивировать «Режим энергосбережения» с помощью программного обеспечения КАДСП. При падении напряжения бортовой сети до 10 В процессор снимает сигнал с дистанционного выхода с усилителей для предотвращения глубокого разряда аккумулятора.

Благодаря усовершенствованной схемотехнике блок питания обеспечивает постоянные источники напряжения питания, даже если напряжение аккумулятора падает до 9 В во время запуска двигателя, например, при использовании системы Старт-Стоп.

При этом диапазон питающих напряжений составляет от 9 до 24 В, что может быть полезно при установке в автомобилях с бортовой сетью 24 В, таких как автобусы или грузовики.

Еще одним преимуществом является встроенный загрузчик сопроцессора. Это позволяет обновлять программное обеспечение всех компонентов процессора, например, при будущих модификациях/изменениях или если устройство будет расширено внешними интерфейсами.

Контур DSP – Программное обеспечение для настройки всех параметров процессора.

Простейшая настройка с помощью стандартного программного обеспечения Контур DSP на английском или английском языке (по умолчанию вы выбираете языковую систему)

Звуковой процессор Контур аудио Е10 легко навредит с помощью нашего профессионального и в то же время достаточно удобного обновленного программного обеспечения KADSP, работающего на компьютерах под управлением системы Windows или MacOS. Для удобства настроек была добавлена ​​возможность изменения параметров с помощью колесных мышек. Выбор направления, графики, отображаемые в текущем окне, позволяет оценить зону совместной работы динамиков. Расширенные параметры разрешения позволяют закрыть от несанкционированного доступа необходимые параметры настройки или полностью запаролить процессор. Отдельно следует отметить обновление меню «Порты ввода-вывода», в котором теперь возможно гибко настроить тонкомпенсированную регулировку окна и полочную регулировку контроля НЧ при использовании с постоянными пультами управления параметрами процессора. Другие функции позволяют регулировать чрезвычайно точную адаптацию звука даже при сложных настройках систем.

Несмотря на широкий спектр функций, новый Контур аудио E10, выполненный в корпусе из анодированного стекла, вдохновляет его современный дизайн, но при этом он достаточно компактен и идеально подходит как для скрытой установки, так и в центре инсталляции, а его характеристики делают Контур аудио E10 «инструментом» для каждой меломана-аудиофилы с необходимыми требованиями.

Терминалы для подключения:

Входы: 8 х RCA/тюльпан, 8 х Highlevel, 1 х оптический SPDIF и 1 х коаксиальный SPDIF

1 x RJ45 для универсального порта ввода-вывода GPIO, mini-USB для подключения к ПК

Выходы: 10 x RCA/тюльпан с макс. Выходное напряжение 4 Вольт, 1 оптический выход SPDIF для каскадирования устройств.

Линейные входы    8 (RCA)
Высокоуровневые входы    8 (ЕВРОБЛОК)
гигиенические    1 (SPDIF, 18-96 Царств)
Коаксиальный вход    1 (SPDIF, 18-192 Земли)
Порт сигналов управления    1 (RJ-45)
Порт сигналов управления включением усилителей    1 (ЕВРОБЛОК)
Авто включение по высокоуровневому входу    есть
Авто включение по наличию сигнала на оптических или коаксиальных входах    есть
Порт для подключения дополнительных модулей    есть
Защита от неправильной полярности питающего напряжения    есть
Защита АКБ при подключении процессора к штатному ГУ по высокоуровневому входу    есть
Защита от ошибок в штатных головных устройствах при подключении по высокоуровневому входу    есть
Возможность управления несколькими процессорами    есть
Микширование входных окон    свободное
Входная чувствительность линейных входов    1 - 4 Вольта (RMS)
Входная чувствительность высокоуровневых входов    9,5 - 32 Вольт (среднеквадратичное значение)
Линейные выходы    10 (RCA)
Максимальное напряжение линейных выходов    4 Вольта (RMS)
Диапазон рабочих частот (при использовании -6дб)    5-й - 40 000 СС
Неравномерность АЧХ в частности от 20Гц до 20кГц    не более +-0,3дб
Частота выездов    96 гр
Шаг настройки частотных параметров фильтров и кроссоверов    1-я
Время задержки на каждом выходном канале    0-30 мс
Шаг настройки задержки    0,01 мс
Измеренный активный диапазон, оптический вход    > 120 долларов (А)
Измеренный активный диапазон, линейный вход    > 115 долларов (А)
Гармонические преобразования, оптический вход    < 0,0009 %
Гармонические изменения, линейный вход    < 0,003 %
Интермодуляционные преобразования (IMD) оптический вход    < 0,0009 %
Взаимопроникновение каналов, оптический вход (не более)    -110 купюр
Диапазон рабочих напряжений    9 - 24 Вольт
Потребляемый ток (не более)    0,6 А
Переключатель заземления/подъема    открытый / 100 Ом / земля
Внешние габариты (высота х ширина х глубина)    45 x 190 x 150 мм
