Audison Bit Tune

Audison bit Tune – это профессиональный цифровой комплекс для измерений и настройки параметров аудиосистемы. Также это мощное средство создания наилучших условий работы автомобильной аудиосистемы, с учетом особенностей штатной бортовой электроники в целом, и головного устройства – в частности. С помощью bit Tune можно очень точно и быстро решить большой спектр инсталляционных задач: как повседневных, так и необходимых в настройке звучания развитой аудиосистемы топ-класса. Кроме того, bit Tune – великолепный партнер для согласованной работы с аудиопроцессорами bit One, bit Tune и bit Tune D, а также будущими моделями семейства bit.

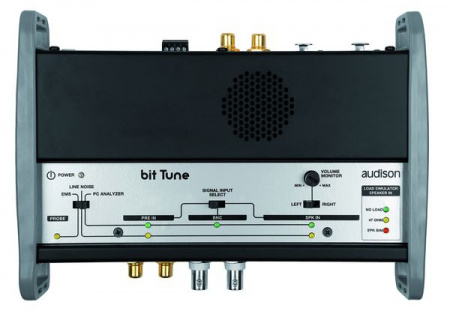

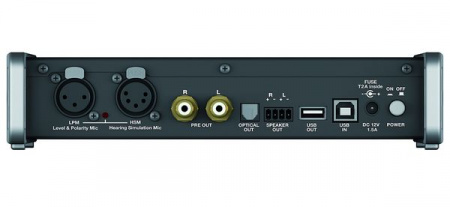

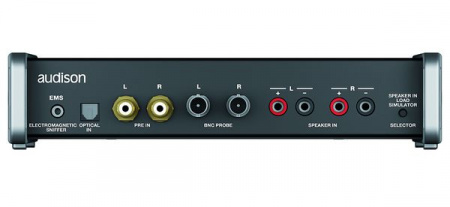

"Сердцем" bit Tune выступает центральный измерительный модуль CMU (Central Measurement Unit). В нем сосредоточены управляющая электроника, органы управления и контрольные индикаторы, а также входные и выходные разъемы для подключения внешних измерительных микрофонов и датчиков, аудиопроцессора семейства Audison bit, персонального компьютера (PC с OC Windows), а также входы/выходы для аудиосигналов. Питание к модулю CMU подается либо от бортовой сети 12 В через гнездо прикуривателя, либо от сети 220 В через комплектный адаптер 220 В (AC) / 12 В (DC).

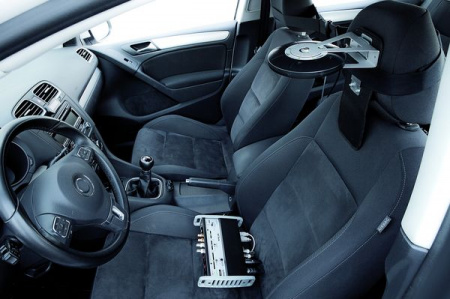

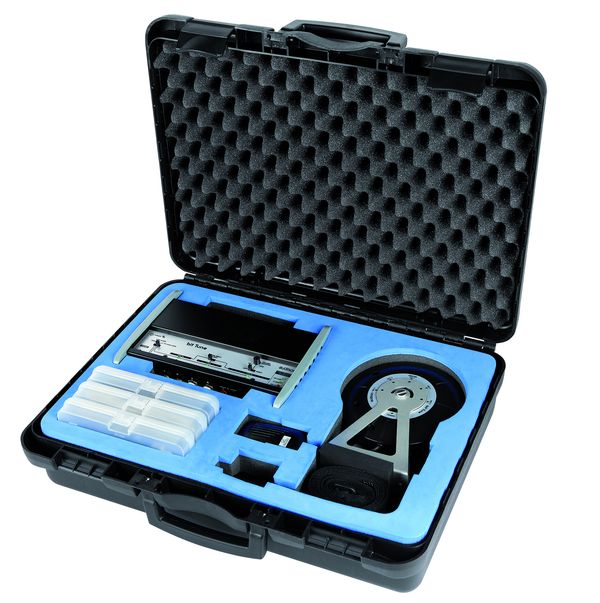

Для максимально точных акустических измерений в комплект входят два микрофонных модуля. Модуль симуляции человеческого восприятия звучания HSM (Hearing Simulation Mic) имеет массив из пяти разнонаправленных микрофонов и заключен в дискообразный корпус, по диаметру совпадающий с типовой человеческой головой. При проведении измерений этот модуль устанавливается в месте расположения головы слушателя – как правило, перед подголовником водительского сиденья. Второй микрофонный модуль, LPM (Level & Polarity Mic), предназначен для измерений уровня звукового давления (громкости звучания) и полярности в каждом канале. LPM устанавливается между передними сиденьями. Также в комплект включен выносной датчик электромагнитных помех EMS (Electro-Magnetic Sniffer) и полный комплект аксессуаров для оперативного монтажа и подключения. Для удобной переноски комплекс заключен в жесткий кейс с отделениями для каждого элемента комплекта. В зависимости от выполняемых измерений и версии установленного на PC программного обеспечения, возможна либо автономная работа bit Tune, либо работа совместно с PC, а также аудиопроцессором. Программное обеспечение доступно в трех версиях: STANDARD (стандартная), PRO (профессиональная) и FULL (полная). Версия STANDARD поставляется по умолчанию с bit Tune и включает базовый набор функций для калибровки аудиосистемы. Версия PRO с расширенным набором функций бесплатна, для перехода на нее достаточно зарегистрироваться на сайте bit Drive. Главным отличием платной старшей версии FULL выступает отсутствие необходимости в подключении к "родному" аудиопроцессору Audison bit для выполнения некоторых функций. Детальное сравнение версий приведено в таблице ниже. В течении 3-х месяцев после первого включения программное обеспечение работает в полнофункциональном пробном (TRIAL) режиме, а по истечении этого срока переходит в версию STANDARD.

Функциональные возможности

PROCESSOR AUTO SETUP
Автоматическая настройка параметров каждого из каналов (до 8 каналов) аудиопроцессоров семейства Audison bit, включая будущие модели. Настройка выполняется по разработанному специалистами Audison алгоритму, основанному на результатах субъективного прослушивания. Данные с результатами настройки пересылаются в подключенный процессор. Разумеется, возможности bit Tine упрощают настройку процессора любого производителя, однако без возможности пересылки данных в процессор.

SOURCE CHECK
Проверка аудиосигнала от источника звучания, как низкоуровневого, так и высокоуровневого. Помимо уровня аудиосигнала, проверяется его спектральный состав, что позволяет легко определить последствия работы фильтров, эквализации и прочих схем коррекции звучания в случае сигнала от штатных головных устройств.

RTA
Спектроанализатор реального времени (RTA). Один из важнейших приборов для настройки АЧХ аудиосистемы. Измерения проводятся на основе данных от микрофонного модуля симуляции человеческого восприятия звучания HSM.

POLARITY CHECK
Проверка полярности сигнала в каждом из каналов аудиосистемы.

OSCILLOSCOPE, POWER METER, DISTORTION METER
Осциллограф с функциями проверки уровня напряжения, мощности и спектра аудиосигнала. Мощное средство для определения полезного уровня аудиосигнала, а также уровня искажений. Также может использоваться для проверки мощности усилителей. Результаты измерений доступны в графическом или численном виде.

GENERATOR
Генератор тестовых синусоидальных сигналов звуковой частоты (20 – 20000 Гц) заданного значения амплитуды. Доступен режим "скользящего тона" в рамках произвольно заданного диапазона частот. Также включает режимы "белый шум" и "розовый шум".

PLAYER
Программный проигрыватель аудиофайлов формата WAV/WMA/MP3/FLV/FLAC разрешением до 24 бита / 192 кГц

BATTERY SCOPE
Мощное средство проверки цепи питания, специально откалиброванное для определения "просадки" напряжения при работе аудиосистемы или в момент включения стартера. Особенно важно для аудиосистем, устанавливаемых в автомобили с системой start/stop. Стандартные настройки этой функции позволяют определить кратковременные изменения напряжения, что часто бывает невозможно при использовании обычных вольтметров/мультиметров.

OPTICAL CABLE TEST
Проверка параметров цифрового аудиосигнала S/PDIF: частоты дискретизации и разрядности. Во время проверки звучание прослушивается через встроенный динамик измерительного комплекса CMU.

CREATE REPORT
Создание файла отчета о проведенных измерениях и настройках (функция PROCESSOR AUTO SETUP) в формате pdf.

LOAD SIMULATOR SPEAKER IN
Симулятор нагрузки (эл. сопротивление) для штатной аудиосистемы. Возможна работа как в резистивном, так и в индуктивном режиме сопротивления. Эта функция предназначена для тех штатных аудиосистем, которые сигнализируют о неисправности при отключении штатных элементов (например, динамиков). Найденное с помощью bit Tune значение сопротивления позволяет подобрать электронные компоненты (резисторы) для восстановления работы штатной аудиосистемы.

HI-LEVEL ART TEST
Проверка совместимости схемы ART (Automatic Remote Turn On/Off) автоматического вкл/выключения усилителей или процессоров Audison (а также Hertz) с параметрами высокоуровневого аудиосигнала от штатного головного устройства или штатного процессора/усилителя. При несовместимости или вероятности некорректной работы, схему ART рекомендуется отключить и использовать альтернативные варианты включения аудиоустройства.

SOURCE LINE (LINE NOISE) ANALYZER
Проверка наличия аудиосигнала и уровня помех в нем, доступная для аналоговых и цифровых сигналов. Работа этой функции сопровождается воспроизведением аудиосигнала через встроенный динамик измерительного модуля CMU.

ELETTROMAGNETIC SNIFFER TEST
Проверка уровня электромагнитных помех в любой точке автомобиля с помощью комплектного выносного датчика EMS. Предназначена для обнаружения в автомобиле мест, неблагоприятных для установки аудиокомпонентов и прокладки кабелей. Работа этой функции сопровождается воспроизведением звуковой информации через встроенный динамик измерительного модуля CMU.


Основные технические данные
Тип    Цифровой комплекс для измерений и настройки параметров автомобильной аудиосистемы
